前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵调节器为机械性全过程式调节器，其搭建如图甲下图下图。I号喷真空泵调节器基本由推动软件件、飞球、调节弹簧片、链传动的区域和控制的区域等组建。I号喷真空泵调节器的推动软件件为具备有60°。锥面的推动软件盘。在推动软件盘的里侧有七个沿径向的半圆型凹坑。推动软件盘压紧在推动软件轴套上而和他连接成一起，然而根据半圆键和卡紧螺母使其和喷真空泵的凸轮机构轴相互连接。

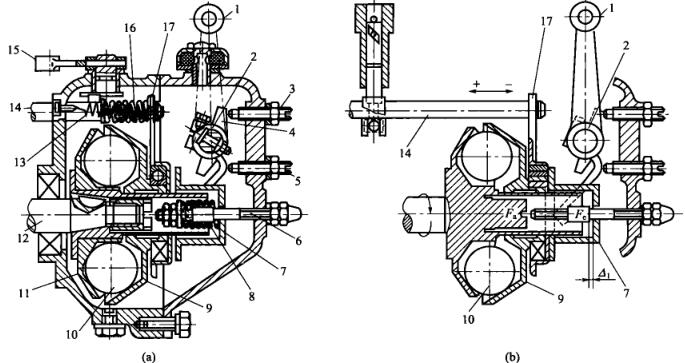

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  四个厚度为25.4mm的飞球至于驱动程序包器盘的凹槽体，随驱动程序包器盘一切电动机。飞球另一类侧为与水平线成45°锥面的转矩盘，转矩盘滑套在驱动程序包器轴套上。任务时飞球的离心式力效用在转矩盘上，其径向分力Fa.将使转矩盘沿径向翻转。装备在转矩盘.上的翻转滑动轴承和传送板也无常的意思转移。传送板顶部套在提供的油撑杆上，如此提供的油撑杆也无常的意思转移，可以变换提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
